API 비트맵

비트맵이란 이미지를 저장하는 것으로 픽셀의 색상, 이미지 크기, 해상도등의 정보를 2차원 배열로 저장하는 있는 이미지 데이터이다.



비트맵의 종류

비트맵은 2가지 종류로 장치 종속적인 비트맵(DDB : Device Dependent Bitmap)과 장치 독립적 비트맵(DIB : Deviec Independent Bitmap)이 있다.



DDB의 구조

typedef struct tagBITMAP(     LONG bmType;                 // 비트맵 타입     LONG bmWidth;               // 가로 크기     LONG bmHeight;              // 세로 크기     LONG bmWidthBytes;        // 비트맵 이미지 한줄에 표현될 바이트 수     WORD bmPlanes;             // 색상면의 개수     WORD bmBitsPixel;           // 한 픽셀에 필요한 비트수     LPVOID bmBits;               // 실제 비트맵 데이터를 가르키는 포인터 )BITMAP;



DDB의 생성하는 함수

CreateBitmap()함수

CreateBitmap()함수는 흑백 비트맵을 만들 때 주로 사용한다.

HBITMAP CreateBitmap(     int nWidth,                    //  이미지 폭     int nHeight,                   // 이미지 높이     UINT cPlanes,                // 장치에 있는 색상면의 수이며 반드시 1이여야 한다.     UINT cBitsPerPel,           // 픽세의 색상을 결정하기 위한 필료한 비트 수     const VOID *lpvBits        // 비트맵의 래스터 데이터로 반드시 워드(2바이트)배열로 이루어져야 한다. );



CreateCompatibleBitmap()함수

CreateCompatibleBitmap()함수는 컬러 비트맵을 만들 때 주로 사용한다.

HBITMAP CreateCompatibleBitmap(     HDC hdc,              // dc의 핸들을 지정     int nWidth,            // 비트맵의 폭     int nHeight            // 비트맵의 높이 );



비트맵 출력하기

BitBlt()함수

BOOL BitBlt(     HDC hdcDest,     // 비트맵이 복사될 대상 DC     int nXDest,         // 비트맵이 복사될 대상의 상단 X좌표     int nYDest,         // 비트맵이 복사될 대상의 상단 Y좌표     int nWidth,        // 복사될 비트맵의 폭     int nHeight,       // 복사될 비트맵의 높이     HDC hdcSrc,      // 복사될 비트맵을 가지고 있는 DC     int nXSrc,          // 복사될 비트맵의 상단 X좌표     int nYSrc,         // 복사될 비트맵의 상단 Y좌표     DWORD dwRop     // ROP코드, 복사원 및 복사처의 비트맵 색상이 논리연산될 방법을 지정 );



비트맵 확대, 축소하기

StretchBlt()함수

BOOL StretchBlt(     HDC hdcDest,        // 비트맵이 복사될 대상 DC     int nXOriginDest,    // 비트맵이 복사될 대상의 좌측 X좌표     int nYOriginDest,    //비트맵이 복사될 대상의 좌측 Y좌표     int nWidthDest,      // 비트맵이 복사될 폭     int nHeightDest,      // 비트맵이 복사될 높이     HDC hdcSrc,          //복사될 비트맵을 가지고 있는 DC      int nXOriginSrc,      // 복사될 비트맵의 좌측 X좌표     int nYOriginSrc,       // 복사될 비트맵의 좌측 Y좌표     int nWidthSrc,        // 복사될 비트맵의 폭     int nHeightSrc,       // 복사될 비트맵의 높이     DWORD dwRop     // ROP 코드, 복사원 및 복사처의 비트맵 색상이 논리연산될 방법을 지정 );



LoadBitmap()함수

LoadBitmap()함수를 이용하여 리소스에 등록된 이미지 불러오기

HBITMAP LoadBitmap(     HINSTANCE hInstance,          // 비트맵 리소스를 가진 인스턴스 핸들     LPCTSTR lpBitmapName        // 비트맵 리소스 ID를 지정하는 문자열 포인터. 정수형으로 정의된 비트맵을 읽을 때는                                            // MAKEINTRESOURCE 매크로를 사용 );



비트맵 출력하기

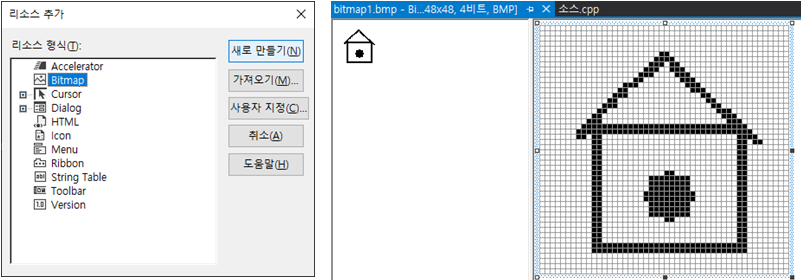

위와 같이 집그리기



#include <windows.h> #include <TCHAR.H> #include "resource.h" LRESULT CALLBACK WndProc(HWND hwnd, UINT iMsg, WPARAM wParam, LPARAM lParam); HINSTANCE hInst; int WINAPI WinMain(HINSTANCE hInstance, HINSTANCE hPrevInstance, LPSTR lpszCmdLine, int nCmdShow) {     HWND hwnd;     MSG msg;     WNDCLASS WndClass;     hInst = hInstance     WndClass.style = CS_HREDRAW | CS_VREDRAW     WndClass.lpfnWndProc = WndProc;     WndClass.cbClsExtra = 0;     WndClass.cbWndExtra = 0;     WndClass.hInstance = hInstance     WndClass.hIcon = LoadIcon(NULL, IDI_APPLICATION);     WndClass.hCursor = LoadCursor(NULL, IDC_ARROW);     WndClass.hbrBackground = (HBRUSH)GetStockObject(WHITE_BRUSH);     WndClass.lpszMenuName = NULL     WndClass.lpszClassName = _T("Window Class Name");     RegisterClass(&WndClass);     hwnd = CreateWindow(_T("Window Class Name"), _T("Window Title Name"), WS_OVERLAPPEDWINDOW,                  CW_USEDEFAULT, CW_USEDEFAULT, CW_USEDEFAULT, CW_USEDEFAULT, NULL, NULL, hInstance, NULL);     ShowWindow(hwnd, nCmdShow);     UpdateWindow(hwnd);     while (GetMessage(&msg, NULL, 0, 0))     {         TranslateMessage(&msg);         DispatchMessage(&msg);     }     return (int)msg.wParam; }   LRESULT CALLBACK WndProc(HWND hwnd, UINT iMsg, WPARAM wParam, LPARAM lParam) {     HDC hdc, memdc;     PAINTSTRUCT ps;     static HBITMAP hBitmap;       switch (iMsg)     {     case WM_CREATE:         hBitmap = (HBITMAP)LoadBitmap(hInst, MAKEINTRESOURCE(IDB_BITMAP1));         break;     case WM_PAINT:         hdc = BeginPaint(hwnd, &ps);         memdc = CreateCompatibleDC(hdc);         SelectObject(memdc, hBitmap);         BitBlt(hdc, 0, 0, 332, 240, memdc, 0, 0, SRCCOPY);         DeleteDC(memdc);         EndPaint(hwnd, &ps);         break;     case WM_DESTROY:         PostQuitMessage(0);         break;     }     return DefWindowProc(hwnd, iMsg, wParam, lParam); }

실행 결과



이미지 크기 조정

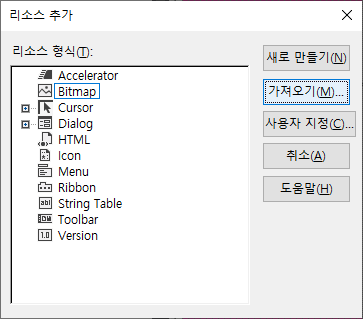

가져오기 버튼을 선택하여 이미지를 불러온다.

LRESULT CALLBACK WndProc(HWND hwnd, UINT iMsg, WPARAM wParam, LPARAM lParam) {     // ... 중간생략...       switch (iMsg)     {     case WM_CREATE:         hBitmap = (HBITMAP)LoadBitmap(hInst, MAKEINTRESOURCE(IDB_BITMAP2));         break;     case WM_PAINT:         hdc = BeginPaint(hwnd, &ps);         memdc = CreateCompatibleDC(hdc);         SelectObject(memdc, hBitmap);         StretchBlt(hdc, 0, 0, 1060, 530, memdc, 0, 0, 530, 530, SRCCOPY);         DeleteDC(memdc);         EndPaint(hwnd, &ps);         break;     // ... 중간생략...     }     return DefWindowProc(hwnd, iMsg, wParam, lParam); }

실행 결과]
