API 그리기 모드(Draw Mode)

래스터 연산

클라이언트 영역에 출력한 문자/그림의 색은 펜, 브러시의 색 자체이다. 클라이언트 영역에 그려저 있는 기존 도형의 색에 따라 출력하는 문자/그림의 색이 달라지게 하려면 다음 한수를 사용한다.

SetROP2(hdc, nDrawMode);

그리기 모드를 구할 때 사용하는 함수이다.

P : 펜 또는 브러시의 색, D : 화면 색

값	nDrawMode	연산식	그리는 방식(그려지는 색)
2	R2_NOTMERGEPEN	~(P|D)	펜과 화면의 색을 합한 색을 반전시킨 색
3	R2_NOT	~D	화면색의 반전색
4	R2_XORPEN	P^D	펜과 화면색을 XOR 시킨 색
5	R2_MASKPEN	P&D	펜과 화면색의 공통색
6	R2_COPYPEN	P	펜의 색, 내정값



SetROP2(hdc, R2_XORPEN);

그리기 모드가 R2_XORPEN으로 설정되어 있으면, 바탕색의 보색으로 도형을 그린다. 예를 들어 검색이면 하얀색으로 하얀색이면 검정색으로 그린다.



직선그리기

#include <windows.h> #include <TCHAR.H> LRESULT CALLBACK WndProc(HWND hwnd, UINT iMsg, WPARAM wParam, LPARAM lParam); int WINAPI WinMain(HINSTANCE hInstance, HINSTANCE hPrevInstance, LPSTR lpszCmdLine, int nCmdShow) {     HWND hwnd;     MSG msg;     WNDCLASS WndClass;     WndClass.style = CS_HREDRAW | CS_VREDRAW;     WndClass.lpfnWndProc = WndProc;     WndClass.cbClsExtra = 0;     WndClass.cbWndExtra = 0;     WndClass.hInstance = hInstance;     WndClass.hIcon = LoadIcon(NULL, IDI_APPLICATION);     WndClass.hCursor = LoadCursor(NULL, IDC_ARROW);     WndClass.hbrBackground = (HBRUSH)GetStockObject(WHITE_BRUSH);     WndClass.lpszMenuName = NULL;     WndClass.lpszClassName = _T("Window Class Name");     RegisterClass(&WndClass);     hwnd = CreateWindow(_T("Window Class Name"), _T("Window Title Name"), WS_OVERLAPPEDWINDOW, CW_USEDEFAULT, CW_USEDEFAULT, CW_USEDEFAULT, CW_USEDEFAULT, NULL, NULL, hInstance, NULL);     ShowWindow(hwnd, nCmdShow);     UpdateWindow(hwnd);     while (GetMessage(&msg, NULL, 0, 0))     {         TranslateMessage(&msg);         DispatchMessage(&msg);     }     return (int)msg.wParam; } LRESULT CALLBACK WndProc(HWND hwnd, UINT iMsg, WPARAM wParam, LPARAM lParam) {     HDChdc;     PAINTSTRUCT ps;     static intstartX, startY, oldX, oldY;     static BOOL Drag;      intendX, endY;       switch (iMsg)     {     case WM_CREATE:         startX = oldX = 50;startY = oldY = 50;         Drag = FALSE;         break;     case WM_PAINT:         hdc = BeginPaint(hwnd, &ps);         MoveToEx(hdc, startX, startY, NULL);         LineTo(hdc, oldX, oldY);         EndPaint(hwnd, &ps);         break;     case WM_LBUTTONDOWN:         Drag = TRUE;         break;     case WM_LBUTTONUP:         Drag = FALSE;         break;     case WM_MOUSEMOVE:         hdc = GetDC(hwnd);         if (Drag)         {             SetROP2(hdc, R2_XORPEN);             SelectObject(hdc, (HPEN)GetStockObject(WHITE_PEN));             endX = LOWORD(lParam);             endY = HIWORD(lParam);             MoveToEx(hdc, startX, startY, NULL);             LineTo(hdc, oldX, oldY);// 지우기             MoveToEx(hdc, startX, startY, NULL);             LineTo(hdc, endX, endY);// 그리기             oldX = endX; oldY = endY;         }         ReleaseDC(hwnd, hdc);         break;     case WM_DESTROY:         PostQuitMessage(0);         break;     }     return(DefWindowProc(hwnd, iMsg, wParam, lParam)); }

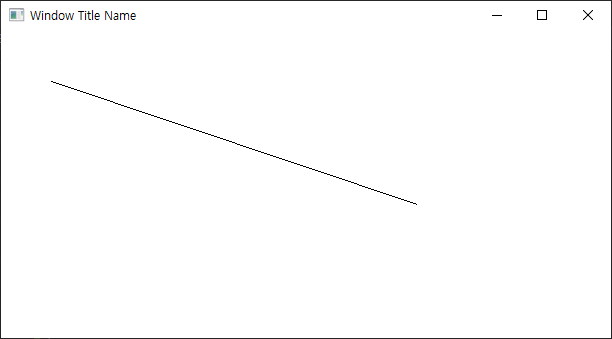

실행 결과]



마우스를 드래그하여 타원형 그리기

LRESULT CALLBACK WndProc(HWND hwnd, UINT iMsg, WPARAM wParam, LPARAM lParam) {     HDChdc;     PAINTSTRUCT ps;     static int startX, startY, oldX, oldY;     static BOOL Drag;     int endX, endY;       switch (iMsg)     {     case WM_CREATE:         startX = oldX = 50;         startY = oldY = 50;         Drag = FALSE;         break;     case WM_PAINT:         hdc = BeginPaint(hwnd, &ps);         Ellipse(hdc, startX, startY, oldX, oldY);         EndPaint(hwnd, &ps);         break;     case WM_LBUTTONDOWN:         Drag = TRUE;         break;     case WM_LBUTTONUP:         Drag = FALSE;         break;     case WM_MOUSEMOVE:         hdc = GetDC(hwnd);         if (Drag)         {             SetROP2(hdc, R2_XORPEN);             SelectObject(hdc, (HPEN)GetStockObject(WHITE_PEN));             SelectObject(hdc, (HBRUSH)GetStockObject(BLACK_BRUSH));             endX = LOWORD(lParam);             endY = HIWORD(lParam);             Ellipse(hdc, startX, startY, oldX, oldY); // 지우기             Ellipse(hdc, startX, startY, endX, endY); // 그리기             oldX = endX; oldY = endY;         }         ReleaseDC(hwnd, hdc);         break;     case WM_DESTROY:         PostQuitMessage(0);         break;     }     return(DefWindowProc(hwnd, iMsg, wParam, lParam)); }

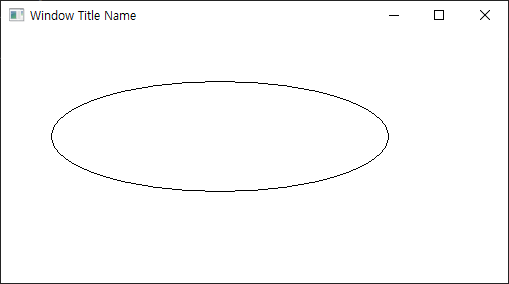

실행 결과]
